Разбираем, как устроены платформы виртуализации, из каких компонентов они состоят, какую роль играют гипервизор, хранилище, сеть, CLI и API в работе виртуальной среды.
Платформы виртуализации являются базовым уровнем современной ИТ-инфраструктуры и используются для эффективного распределения вычислительных ресурсов между различными задачами. В данной статье под этим термином понимается инфраструктурный слой, включающий гипервизоры, вычислительные узлы, системы хранения данных и сетевые компоненты. На данном уровне обеспечивается выполнение виртуальных машин и управление ресурсами.
Важно отличать платформу виртуализации от IaaS-сервисов. IaaS (Infrastructure as a Service) включает не только виртуализацию, но и дополнительные компоненты: портал самообслуживания, API, биллинг, механизмы оркестрации и другие сервисы, с которыми взаимодействуют конечные пользователи. В свою очередь платформа виртуализации выступает фундаментом, на котором строится такой сервис, например, облако NGcloud.
Основная задача платформы виртуализации — консолидация и эффективное использование аппаратных ресурсов. На одном физическом сервере может одновременно работать множество виртуальных машин, каждая из которых использует часть процессорного времени, оперативной памяти, сетевых и дисковых ресурсов. Это позволяет значительно повысить плотность размещения нагрузок по сравнению с использованием отдельных физических серверов.
При этом важно учитывать, что виртуальные машины (ВМ) не полностью изолированы друг от друга в плане потребления ресурсов. При высокой нагрузке на один из экземпляров возможно косвенное влияние на соседние ВМ через конкуренцию за CPU, память или операции ввода-вывода. Для сценариев, где требуется гарантированная изоляция, применяются выделенные кластеры или отдельные хосты.
Платформы виртуализации также обеспечивают базовые механизмы отказоустойчивости и гибкости инфраструктуры. Например, виртуальные машины могут быть перезапущены на других узлах кластера при сбое оборудования, а также перемещаться между хостами для проведения технического обслуживания без длительных простоев.
Среда виртуализации используется как базовый уровень для размещения и выполнения прикладных нагрузок в корпоративной инфраструктуре. Она позволяет абстрагировать приложения и операционные системы от физического оборудования и централизованно управлять вычислительными ресурсами.
На уровне серверной инфраструктуры виртуализация применяется для консолидации нагрузок и более гибкого распределения ресурсов между ними, а также для предоставления сервисов, включая виртуальные рабочие столы, в рамках корпоративных систем. Это упрощает масштабирование, позволяет эффективнее использовать оборудование и снижает требования к его количеству при сохранении необходимого уровня производительности.
В задачах разработки и тестирования виртуализация даёт возможность быстро разворачивать типовые окружения, близкие к продуктивным. При этом важно учитывать доступные ресурсы: плотность размещения виртуальных машин и их конфигурация должны соответствовать реальным ограничениям инфраструктуры.
Отдельную роль платформа виртуализации играет в операционной эксплуатации, включая поддержку сценариев, связанных с виртуальными рабочими столами, где важны централизованное управление и возможность миграции без прерывания работы пользователей. Возможность миграции виртуальных машин между хостами используется для проведения технических работ без длительных простоев, а механизмы автоматического перезапуска (High Availability) — для восстановления сервисов при отказе оборудования.
При этом следует различать назначение отдельных функций. Например, живая миграция (live migration) применяется в первую очередь для обслуживания и балансировки нагрузки, тогда как отказоустойчивость обеспечивается отдельными механизмами и не является прямым следствием перемещения.

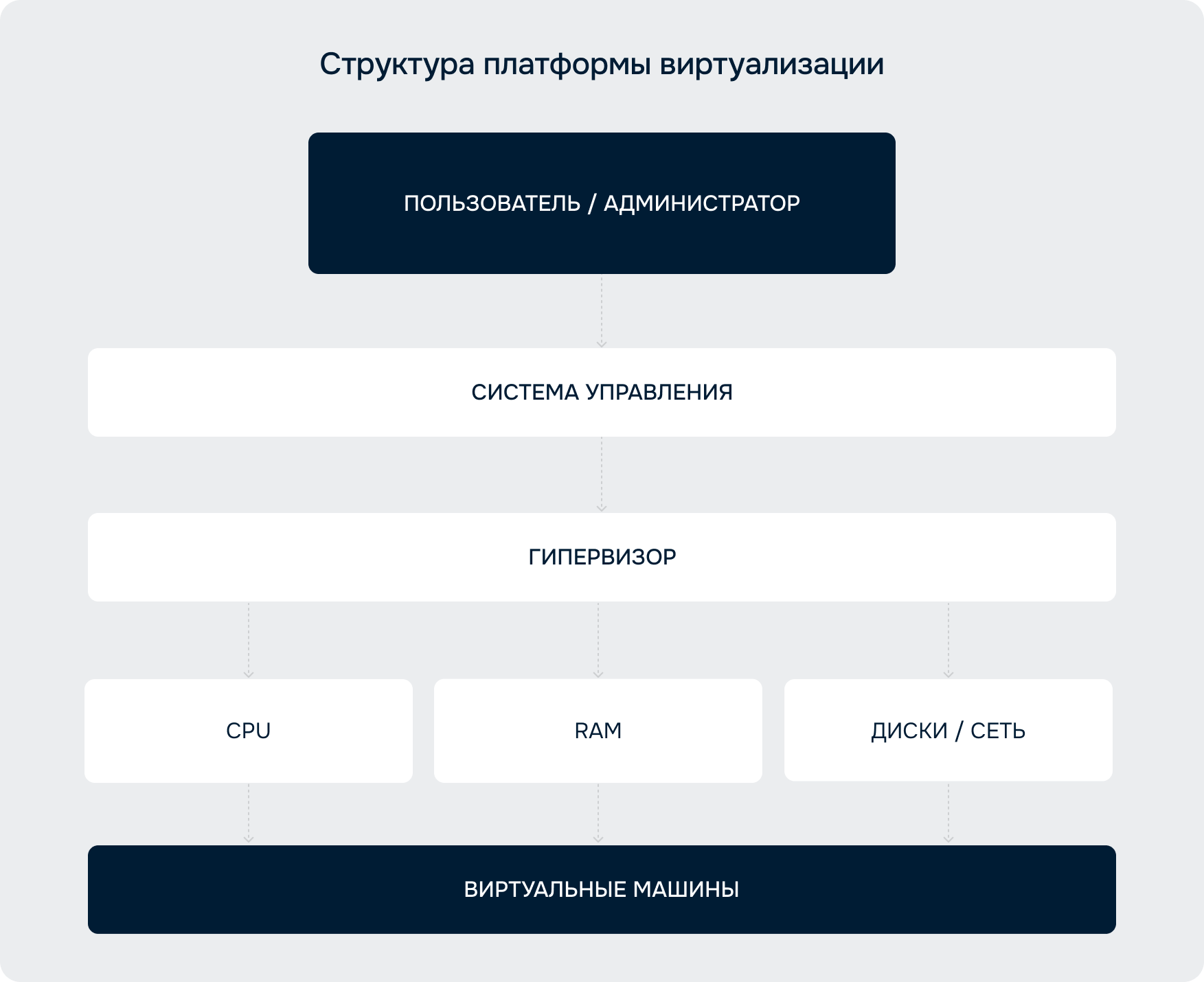

Гипервизор является ключевым компонентом платформы виртуализации и отвечает за распределение и контроль доступа виртуальных машин к аппаратным ресурсам сервера. Он работает как слой абстракции между физическим оборудованием и выполняемыми нагрузками, обеспечивая их изоляцию и управляемое использование ресурсов.
Современные гипервизоры опираются на аппаратную поддержку виртуализации со стороны процессоров (например, Intel VT-x и AMD-V). Эти технологии позволяют выполнять виртуальные машины в изолированных режимах процессора без необходимости полной эмуляции инструкций, что существенно снижает накладные расходы и повышает производительность.
Управление вычислительными ресурсами осуществляется через механизмы планирования. Гипервизор распределяет процессорное время между виртуальными машинами, учитывая их конфигурацию, приоритеты и текущую нагрузку. Аналогичным образом контролируется использование оперативной памяти и операций ввода-вывода.
Важно, что гипервизор не управляет операционными системами внутри виртуальных машин — он оперирует ресурсами на уровне инфраструктуры. Все действия внутри гостевых систем (установка ПО, настройка сервисов) выполняются пользователями или средствами автоматизации и находятся вне зоны ответственности платформы виртуализации.
Изоляция виртуальных машин обеспечивается на уровне гипервизора и аппаратных механизмов процессора и чипсета. При этом она не является абсолютной с точки зрения производительности: при высокой нагрузке на отдельные виртуальные машины возможно влияние на другие за счёт конкуренции за общие ресурсы.

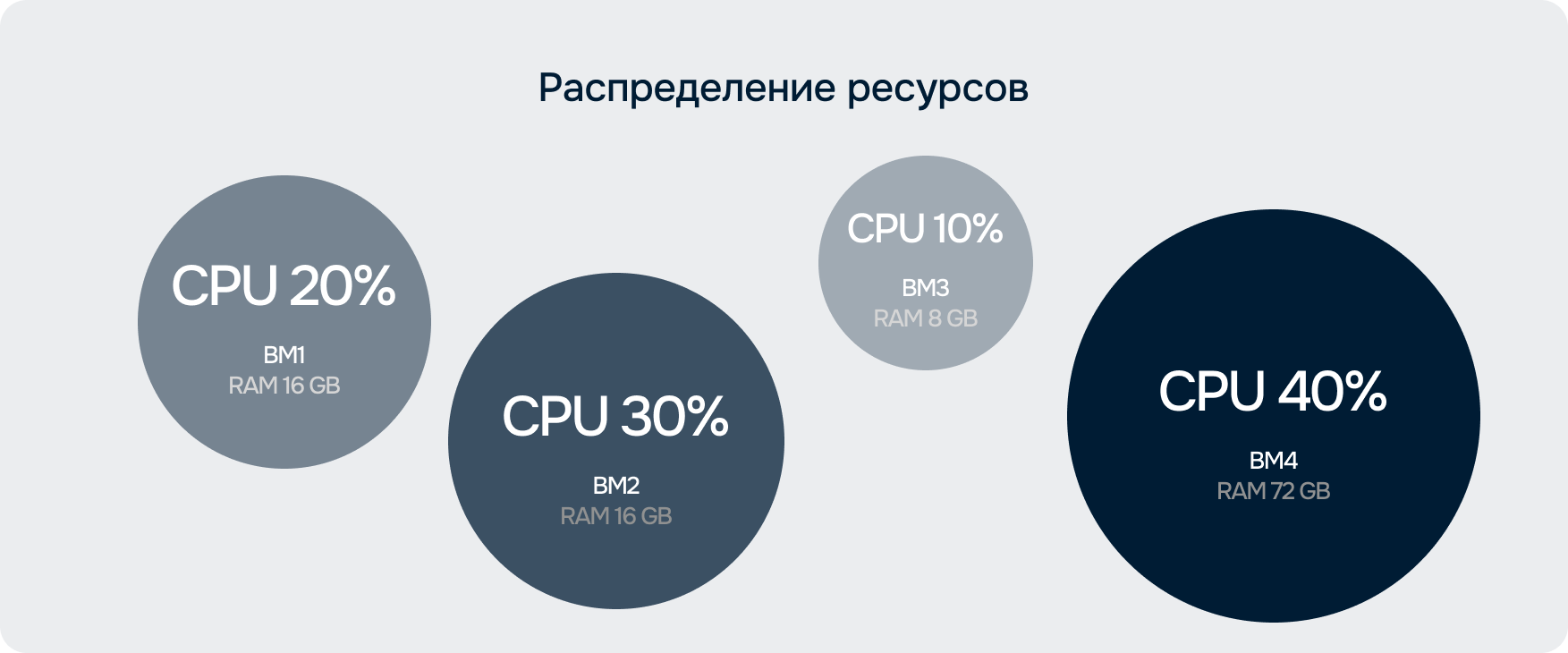

Одной из ключевых задач гипервизора является распределение физических ресурсов между виртуальными машинами с учётом их конфигурации и текущей нагрузки. К основным типам ресурсов относятся процессорное время, оперативная память, дисковые операции и сетевой трафик.
Распределение процессорных ресурсов осуществляется с помощью планировщика. Гипервизор определяет, какие виртуальные машины и в какой момент получают доступ к физическим ядрам процессора. При этом учитываются заданные параметры (например, количество виртуальных CPU, ограничения (limits) и гарантии (reservations), если такие используются).
Оперативная память, как правило, выделяется виртуальной машине в соответствии с её конфигурацией. При проектировании инфраструктуры может использоваться переподписка (overcommit), однако она требует аккуратной настройки и понимания профиля нагрузки. Агрессивные механизмы оптимизации памяти, такие как дедупликация страниц, в современных системах часто отключены или используются ограниченно, в том числе по соображениям безопасности.
Подсистема хранения и сеть также являются разделяемыми ресурсами. Интенсивные операции ввода-вывода со стороны одной виртуальной машины могут влиять на производительность других, особенно при использовании общего хранилища. По этой причине в производственных средах применяются механизмы контроля качества обслуживания (QoS), ограничения по IOPS и пропускной способности, а также раздельное размещение критичных нагрузок.
Гипервизор постоянно отслеживает использование ресурсов и перераспределяет их в зависимости от текущей ситуации. При этом неиспользуемые ресурсы могут быть временно доступны другим виртуальным машинам, что повышает общую эффективность использования оборудования.

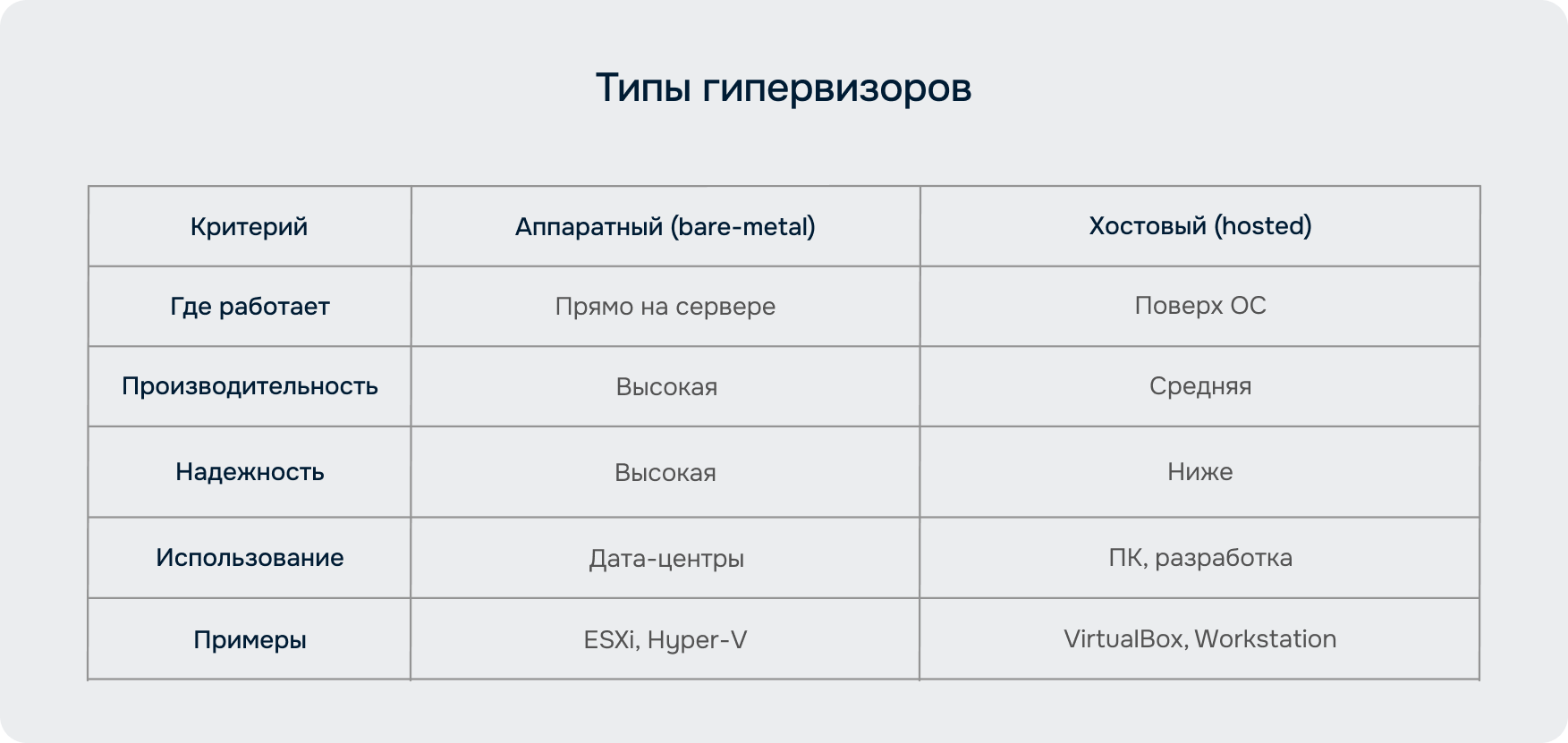

Гипервизоры принято делить на два типа в зависимости от архитектуры их работы: bare-metal (тип 1) и hosted (тип 2).
Bare-metal устанавливаются непосредственно на сервер и работают как основная среда управления ресурсами. Они обеспечивают выполнение виртуальных машин и взаимодействие с оборудованием без промежуточного уровня в виде пользовательской операционной системы. Такой подход позволяет реализовать более предсказуемое распределение ресурсов и используется в серверных средах, дата-центрах и облачных платформах.
При этом на практике такие решения могут включать в себя специализированную служебную операционную систему или базироваться на существующем ядре (например, Linux), однако с точки зрения архитектуры управление ресурсами остаётся за гипервизором. Поэтому способ установки (например, «на базе Linux») не является определяющим критерием: важнее, какой компонент контролирует выполнение виртуальных машин.
Hosted работают поверх уже установленной операционной системы и используют её механизмы для взаимодействия с оборудованием. Виртуальные машины в этом случае запускаются как пользовательские процессы. Такой подход упрощает установку и использование, но добавляет дополнительный уровень абстракции, что может влиять на предсказуемость производительности и управление ресурсами.
Оба типа гипервизоров используют аппаратную поддержку виртуализации и обеспечивают базовые механизмы изоляции и управления виртуальными машинами. Различия между ними в первую очередь связаны с областью применения.
Bare-metal решения применяются в инфраструктурных и производственных средах, где важны управляемость, масштабируемость и интеграция с системами хранения и сети. Hosted-гипервизоры чаще используются для локальной разработки, тестирования и обучения, где приоритетом является простота развертывания и гибкость.
Выбор между этими подходами определяется задачами и требованиями к инфраструктуре, а не только типом гипервизора как таковым.
В инфраструктуре, где используется более одного хоста виртуализации, управление на уровне отдельных узлов становится неэффективным. Даже при относительно небольшом количестве виртуальных машин возрастает сложность контроля за размещением нагрузок, использованием ресурсов и состоянием оборудования.
Централизованная система управления позволяет объединить вычислительные узлы, хранилища и сетевые компоненты в единую платформу. Администратор в этом случае работает не с отдельными виртуальными машинами как с изолированными объектами, а с инфраструктурой в целом: кластерами, ресурсными пулами, политиками размещения и доступными мощностями.
Через единую точку управления обеспечиваются:
Важно отметить, что централизованная система управления не предназначена для администрирования операционных систем внутри виртуальных машин. Эти задачи выполняются пользователями или средствами конфигурационного управления (например, через системы автоматизации). Платформа виртуализации, в свою очередь, отвечает за доступность и корректную работу инфраструктурного уровня.
Дополнительно централизованное управление позволяет внедрять политики и автоматизацию. Это может включать правила размещения виртуальных машин, ограничения по использованию ресурсов, сценарии обработки отказов и интеграцию с внешними системами.
Платформа виртуализации предоставляет базовые механизмы для создания и управления жизненным циклом виртуальных машин как объектов инфраструктуры. Эти операции выполняются на уровне гипервизора и системы управления и не затрагивают администрирование операционных систем внутри ВМ.
При создании виртуальной машины задаются её основные параметры: количество виртуальных процессоров, объём оперативной памяти, тип и размер дисков, а также сетевые подключения. Эти параметры определяют, какие ресурсы будут выделены ВМ на уровне платформы.
В процессе эксплуатации доступны стандартные операции управления состоянием ВМ — запуск, остановка, перезагрузка и приостановка. Также возможны изменения конфигурации, однако их применение зависит от конкретной платформы и сценария использования. Например, динамическое изменение ресурсов (CPU или RAM) может быть доступно, но не всегда является оптимальным с точки зрения производительности и должно использоваться с учётом особенностей нагрузки.
Для упрощения развертывания типовых систем используются шаблоны виртуальных машин (golden images), а также модели, основанные на аренде виртуального сервера, позволяющие быстро получать готовую инфраструктуру без самостоятельного развертывания. Они позволяют быстро создавать идентичные экземпляры с заранее подготовленной конфигурацией, что особенно важно в средах с большим количеством однотипных нагрузок.
Дополнительно платформы виртуализации поддерживают механизм снимков состояния (snapshots). Они позволяют зафиксировать текущее состояние виртуальной машины и при необходимости выполнить откат. При этом снапшоты не предназначены для длительного хранения и не заменяют резервное копирование, так как могут негативно влиять на производительность и усложнять структуру хранения данных при длительном использовании.
Все перечисленные операции выполняются через интерфейсы управления платформой — графические панели, веб-интерфейсы, командную строку или API. Выбор конкретного инструмента зависит от задач автоматизации и требований к процессам эксплуатации. В некоторых случаях используется аренда виртуального сервера как способ сократить количество ручных операций и упростить старт инфраструктуры.
Мониторинг является неотъемлемой частью эксплуатации платформы виртуализации и используется для контроля состояния инфраструктуры, анализа нагрузки и своевременного выявления проблем. В отличие от пользовательского уровня, здесь отслеживается не только состояние виртуальных машин, но и работа гипервизоров, хранилищ и сетевой подсистемы.
Современные платформы предоставляют широкий набор метрик: загрузка процессора, использование оперативной памяти, задержки и интенсивность операций ввода-вывода, сетевой трафик, а также показатели, связанные с внутренним состоянием гипервизора и подсистем хранения. На практике для анализа используются десятки и сотни метрик, позволяющих оценивать поведение системы в динамике.
Отдельное внимание уделяется доступности инфраструктуры. Платформа виртуализации отслеживает состояние физических хостов и при их отказе инициирует перезапуск виртуальных машин на доступных узлах кластера в рамках механизмов High Availability. Этот процесс сопровождается кратковременным простоем, необходимым для перезапуска ВМ, и отличается от live-миграции, которая применяется для плановых операций без остановки сервисов.
Мониторинг также включает контроль состояния самих гипервизоров и компонентов инфраструктуры. Аномалии в работе хоста, деградация производительности хранилища или проблемы в сети могут быть выявлены до того, как они приведут к отказу сервисов. Для этого используются системы оповещений и интеграция с внешними средствами мониторинга.
Функции прогнозирования нагрузки могут присутствовать в виде дополнительных инструментов или интеграций, однако в большинстве случаев они требуют отдельной настройки и не являются базовой возможностью платформы виртуализации. Планирование ресурсов по-прежнему во многом зависит от анализа исторических данных и опыта эксплуатации.
В среде виртуализации, используемой в корпоративной инфраструктуре, доступ к ресурсам должен быть строго разграничен. Это необходимо для снижения рисков ошибок, несанкционированных действий и обеспечения разделения зон ответственности между различными ролями администраторов и инженеров.
Для этого применяются механизмы управления доступом на основе ролей (RBAC — Role-Based Access Control). Каждой из них назначается ограниченный набор прав, определяющий, какие операции могут выполняться в рамках платформы. Например, одна роль может отвечать за управление вычислительными ресурсами, другая — за работу с хранилищами, третья — за мониторинг и анализ состояния системы.
Важно, что управление доступом в платформе виртуализации относится к инфраструктурному уровню и не связано с администрированием операционных систем внутри виртуальных машин. Доступ к гостевым системам регулируется отдельно — на уровне самих ОС и прикладных систем.
Механизмы изоляции виртуальных машин обеспечиваются сочетанием возможностей гипервизора и аппаратной поддержки процессора и чипсета. Они гарантируют разделение вычислительных ресурсов, памяти и устройств ввода-вывода между ВМ. При этом изоляция носит логический характер: конкуренция за общие физические ресурсы всё равно может влиять на производительность при высокой нагрузке.
Для повышения уровня безопасности могут применяться дополнительные механизмы: ограничение миграции виртуальных машин между разными кластерами, шифрование дисков виртуальных машин, контроль доступа к консоли управления и ведение аудита действий пользователей. Эти меры позволяют отслеживать изменения в инфраструктуре и анализировать инциденты безопасности.
Подсистема хранения данных является одним из ключевых компонентов платформы виртуализации, поскольку именно она определяет доступность виртуальных машин, скорость операций ввода-вывода и возможности миграции между хостами.
В инфраструктуре виртуализации используются разные типы хранилищ, которые можно условно разделить по уровню доступа и архитектуре. Локальное хранилище располагается непосредственно на вычислительном узле и обеспечивает высокую производительность за счёт отсутствия сетевой прослойки. Однако в такой модели каждый хост становится самостоятельной точкой хранения, что усложняет обеспечение высокой доступности и ограничивает гибкость перемещения виртуальных машин.
В корпоративных и облачных средах чаще применяются распределённые и сетевые системы хранения. К ним относятся SAN (Storage Area Network), NAS (Network Attached Storage), а также программно-определяемые системы хранения (SDS), которые объединяют локальные диски множества серверов в единый логический пул ресурсов. Такие подходы позволяют обеспечивать доступ к данным виртуальных машин с разных хостов и являются основой для функций высокой доступности и миграции.
Производительность хранилища определяется в первую очередь задержками и количеством операций ввода-вывода в секунду (IOPS), а также пропускной способностью. В современных инфраструктурах активно используются SSD и NVMe-накопители, которые значительно снижают задержки по сравнению с классическими HDD и позволяют обслуживать более высокую плотность виртуальных машин.
Надёжность хранения обеспечивается на уровне архитектуры системы: применяются репликация данных между узлами, распределение отказоустойчивых пулов хранения, а также резервное копирование. Важно различать эти механизмы: резервное копирование предназначено для восстановления данных после сбоев или ошибок, тогда как репликация и отказоустойчивые конфигурации обеспечивают непрерывную доступность данных в нормальном режиме работы.
Дополнительно многие платформы поддерживают создание снимков (snapshots) на уровне хранилища. Они позволяют зафиксировать состояние данных в определённый момент, однако не являются заменой полноценному резервному копированию и должны использоваться с учётом ограничений конкретной реализации.
Сетевая подсистема платформы виртуализации предназначена для организации взаимодействия виртуальных машин между собой, с другими хостами кластера и с внешней физической сетью. Она реализуется на уровне гипервизора и включает виртуальные коммутаторы, а также дополнительные сетевые функции в зависимости от конкретной платформы.
Виртуальный коммутатор (vSwitch) обеспечивает подключение виртуальных машин к сетевой инфраструктуре. Он выполняет функции соединения на канальном уровне, включая обработку Ethernet-кадров и распределение трафика между подключёнными интерфейсами. В отличие от физического коммутатора, виртуальный работает внутри хост-системы и обслуживает трафик виртуальных машин, размещённых на этом узле.
При этом реализация виртуального коммутатора зависит от платформы и может существенно различаться: это может быть встроенный компонент гипервизора или отдельное программное решение (например, Open vSwitch). Независимо от реализации, его задача заключается в обеспечении связности виртуальных машин и интеграции с физической сетью через сетевые интерфейсы хоста.
Для взаимодействия между различными сетевыми сегментами используются маршрутизирующие функции. Они могут быть реализованы как отдельные виртуальные устройства (например, виртуальные маршрутизаторы на базе специализированных операционных систем) либо как часть расширенных сетевых решений платформы виртуализации.
Маршрутизация включает обработку IP-трафика, передачу пакетов между подсетями, а также дополнительные функции, такие как NAT или сегментация сетей. В облачных средах такие функции могут быть реализованы на уровне программно-определяемых сетей (SDN), где управление сетевой логикой отделено от физической инфраструктуры.
Более продвинутые решения используют overlay-сети, в которых сетевые пакеты виртуальных машин инкапсулируются в туннельные протоколы (например, VXLAN или GENEVE) и передаются поверх существующей IP-сети. Это позволяет строить изолированные сетевые сегменты независимо от топологии физической сети и упрощает масштабирование инфраструктуры.

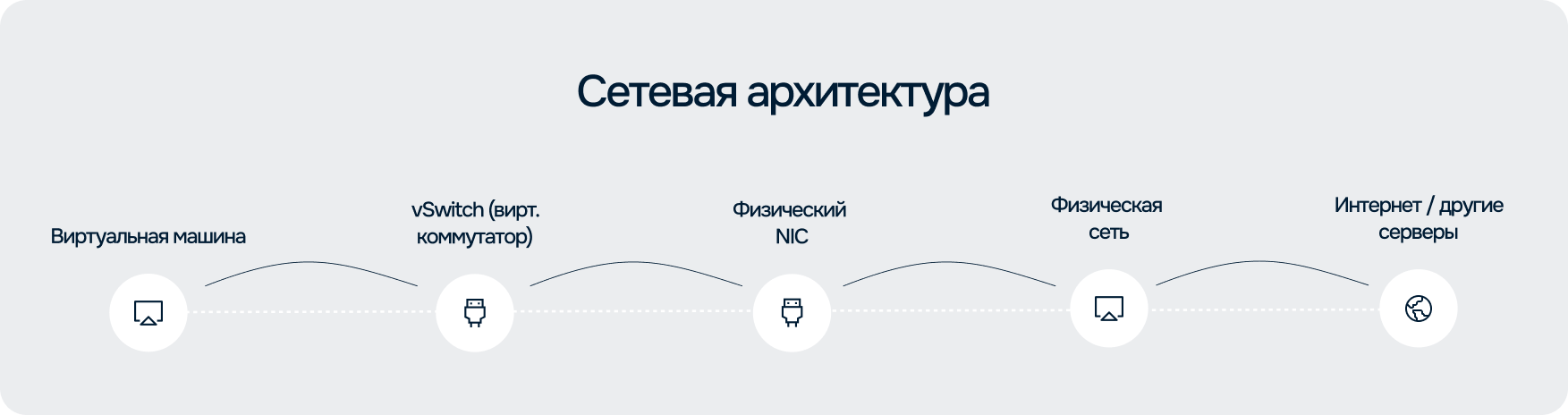

Виртуальная сетевая инфраструктура не существует изолированно — для взаимодействия с внешними системами она должна быть интегрирована с физической сетью дата-центра. Эта интеграция обеспечивает доступ виртуальных машин к внешним сервисам, другим сегментам сети и интернету.
Связь виртуальных коммутаторов с физической сетью осуществляется через физические сетевые интерфейсы хоста (NIC), которые в терминологии виртуализации часто рассматриваются как uplink-порты. Через них сетевой трафик виртуальных машин передаётся на уровень физической инфраструктуры.
Для повышения надёжности и производительности несколько физических интерфейсов могут объединяться в логические группы (bonding, teaming, link aggregation). Такой подход позволяет распределять нагрузку между каналами и обеспечивать отказоустойчивость: при выходе одного интерфейса из строя трафик продолжает передаваться через оставшиеся.
На уровне сегментации сети широко используется технология VLAN (802.1Q), которая позволяет логически разделять трафик разных систем поверх одной физической инфраструктуры. Виртуальные машины получают доступ к нужным сетевым сегментам через назначение VLAN-тегов на уровне виртуального или физического коммутатора в режиме trunk.
При этом важно учитывать, что реализация VLAN зависит от конкретной платформы виртуализации и сетевой архитектуры. В некоторых случаях сегментация выполняется на уровне хостов, в других — частично выносится на уровень физической сети.
В более сложных облачных архитектурах используются overlay-сети, которые строятся поверх физической инфраструктуры. В таких случаях трафик виртуальных машин инкапсулируется в туннельные протоколы (например, VXLAN или GENEVE) и передаётся через IP-сеть между хостами. Это позволяет создавать изолированные сетевые сегменты независимо от физической топологии и упрощает масштабирование инфраструктуры.
Миграция рабочих нагрузок является важной частью эксплуатации платформ виртуализации и используется для перемещения систем между физической и виртуальной инфраструктурой, а также между различными виртуальными средами. Она применяется в задачах модернизации, консолидации и изменения архитектуры инфраструктуры.
В рамках эксплуатации важно различать миграцию как процесс переноса системы и функции обеспечения доступности. Миграция изменяет место выполнения виртуальной машины, тогда как отказоустойчивость обеспечивает её восстановление в случае сбоя.

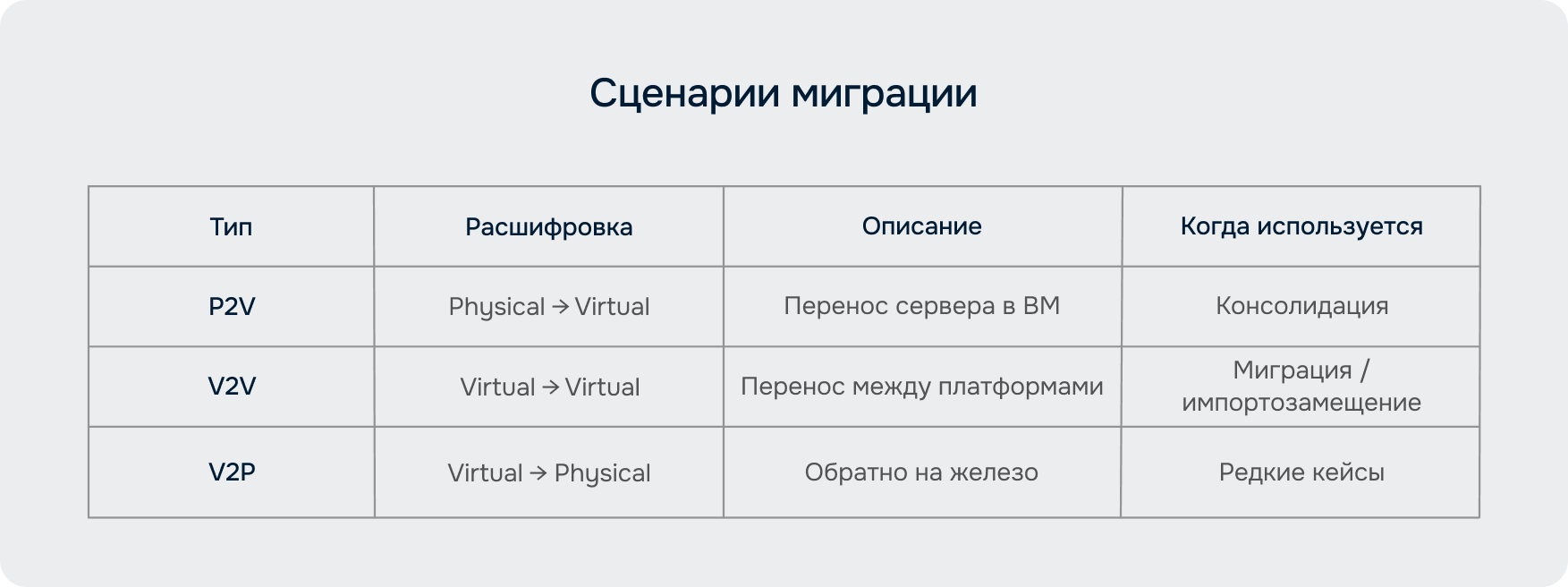

Сценарий P2V (Physical to Virtual) используется для переноса физической системы в виртуальную среду. Обычно он реализуется с помощью специализированных инструментов, которые создают образ дисковой системы и конфигурации существующего сервера и разворачивают его как виртуальную машину. Основное назначение P2V — консолидация физических серверов и перенос устаревших систем в виртуализированную инфраструктуру без переустановки приложений.
Сценарий V2V (Virtual to Virtual) применяется при переносе виртуальных машин между различными платформами виртуализации или между кластерами одной платформы. В зависимости от архитектуры может требоваться преобразование форматов виртуальных дисков и адаптация конфигурации. Этот сценарий используется при смене технологической платформы, балансировке ресурсов или миграции между средами с разными требованиями.
Сценарий V2P (Virtual to Physical) применяется реже и используется для переноса виртуальной машины на физический сервер. Обычно это связано с требованиями конкретных приложений к аппаратным характеристикам или ограничениям виртуализации. Такой перенос требует дополнительной настройки драйверов и адаптации операционной системы к физическому оборудованию.
Миграция виртуальных машин используется как инструмент управления жизненным циклом инфраструктуры. В плановых сценариях она позволяет перемещать нагрузки между хостами для обслуживания оборудования, перераспределения ресурсов и обновления инфраструктуры без остановки сервисов.
При плановом обслуживании применяется live migration — перенос виртуальной машины между хостами без заметного прерывания работы. Этот механизм используется для балансировки нагрузки и проведения технических работ на оборудовании.
В случае отказа оборудования используются механизмы высокой доступности (High Availability), которые обеспечивают автоматический перезапуск виртуальных машин на доступных узлах кластера. В отличие от live migration, этот процесс связан с фактическим сбоем и сопровождается кратковременной остановкой работы виртуальной машины.
В распределённых инфраструктурах, включая облако NGcloud, может применяться репликация между площадками, позволяющая восстановить работу сервисов в резервном дата-центре при серьёзных сбоях. В таких сценариях миграция дополняется механизмами аварийного восстановления, но не заменяет их.
По мере роста инфраструктуры виртуализации ручное выполнение повторяющихся операций становится неэффективным и увеличивает вероятность ошибок. Поэтому современные платформы предоставляют интерфейсы автоматизации, позволяющие управлять ресурсами программно.
Автоматизация в среде виртуализации обычно строится на двух основных типах интерфейсов: командной строке (CLI) и программном интерфейсе (API). Эти подходы решают разные задачи и часто используются совместно.
CLI (Command Line Interface) представляет собой набор команд, доступных через консоль управления платформой или утилиты администрирования. С его помощью можно выполнять операции управления ресурсами: создание и удаление виртуальных машин, изменение их конфигурации, управление состоянием хостов и кластеров. CLI часто используется для скриптовой автоматизации и интеграции в операционные процессы, особенно в задачах, где требуется последовательное выполнение действий.
API (Application Programming Interface) предоставляет более универсальный способ взаимодействия с платформой виртуализации через программные запросы, как правило по HTTP/HTTPS (REST или аналогичные подходы). API позволяет управлять инфраструктурой из внешних систем и приложений, используя различные языки программирования. Это даёт возможность строить более сложные сценарии автоматизации, включая динамическое выделение ресурсов, интеграцию с системами мониторинга и внешними платформами управления.
Важно понимать, что CLI и API не являются взаимоисключающими механизмами. CLI в ряде платформ может использовать внутренние API, но также может быть реализован как отдельный интерфейс управления.
В более сложных инфраструктурах автоматизация может быть дополнена системами оркестрации. Такие системы позволяют описывать требуемое состояние инфраструктуры в виде декларативных конфигураций и автоматически приводить платформу к этому состоянию. При этом важно различать уровни: оркестрация управляет логикой развёртывания и связями между компонентами, тогда как платформа виртуализации отвечает за предоставление вычислительных ресурсов.
Интеграция с внешними системами автоматизации снижает количество ручных операций, повышает воспроизводимость действий и уменьшает вероятность ошибок. Однако при этом возрастает роль корректного проектирования сценариев автоматизации, поскольку ошибки на этом уровне могут затрагивать сразу большое количество ресурсов.
